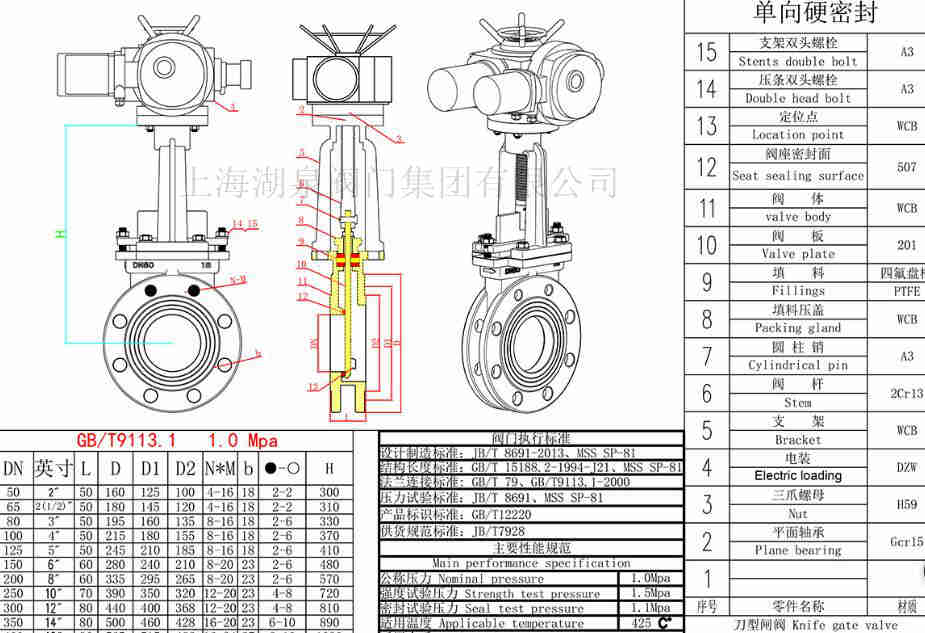

dn700電動閘閥結構圖,外形尺寸
[ 2023-05-17 ]
上海湖泉閥門集團有限公司dn700電動閘閥結構圖,外形尺寸Z941H-25P 明桿楔式法蘭電動閘閥 DN700結構簡單,尺寸小 不銹鋼 水蒸汽 硬密封型 鋼制電動楔式閘閥 Z941H-40C DN700:不易手動場合等截斷或接通管路中的介質。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種Z常用的截斷閥。
電動閘閥DN700公稱通經為DN700(國標GB/T12234),設計壓力PN4。0MPa,壓力測試標準GB/T13927,閥體強度壓力測試PN6。0MPa,水密封測試4。4MPa,氣體密封測試0。6MPa。主營產品:生產銷售電動執行器.電動閥門(電動閘閥、電動截止閥、電動球閥、電動蝶閥、電動調節閥等各類電動閥門) 展開更多產品簡介 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN600/700...電動閘閥-Z945T-10 DN700 電動閘閥-Z945T-10Q DN250成品 閘閥帶法蘭-Z41H-16C DN125 閘閥帶法蘭-Z41H-16C DN100 閘閥-Z41H-40 DN250 閘閥-Z41W-25P DN200 氣動耐磨金屬雙閘閥-WZ644C...
作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長
使用行業分類：水利工程、電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
電動閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼或者硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
電動閘閥DN700公稱通經為DN700(國標GB/T12234),設計壓力PN4。0MPa,壓力測試標準GB/T13927,閥體強度壓力測試PN6。0MPa,水密封測試4。4MPa,氣體密封測試0。6MPa。主營產品:生產銷售電動執行器.電動閥門(電動閘閥、電動截止閥、電動球閥、電動蝶閥、電動調節閥等各類電動閥門) 展開更多產品簡介 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN600/700...電動閘閥-Z945T-10 DN700 電動閘閥-Z945T-10Q DN250成品 閘閥帶法蘭-Z41H-16C DN125 閘閥帶法蘭-Z41H-16C DN100 閘閥-Z41H-40 DN250 閘閥-Z41W-25P DN200 氣動耐磨金屬雙閘閥-WZ644C...
| 性能參數 | ||||
| 公稱壓力PN（MPa） | 殼體 | 試驗壓力（MPa） | 上密封 | |
| 密封（液） | 密封（氣） | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4 | 6 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7 | 0.6 | 7 |
| 10 | 15 | 11 | 0.6 | 11 |
| 16 | 24 | 18 | 0.6 | 18 |
作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長
使用行業分類：水利工程、電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
電動閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼或者硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
